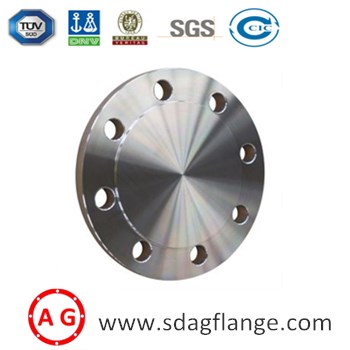

배관 시스템용 블라인드 플랜지를 선택할 때 관련 산업 표준을 이해하는 것은 안전성, 호환성 및 장기적인 성능을 보장하는 데 중요합니다. 파이프라인이나 용기의 끝을 밀봉하는 데 사용되는 핵심 구성 요소인 블라인드 플랜지는 압력, 온도 및 환경 조건을 처리하기 위해 엄격한 사양을 충족해야 합니다. 아래에서는 고품질 블라인드 플랜지를 정의하는 필수 표준과 매개변수를 분석합니다.
블라인드 플랜지는 균일성과 신뢰성을 보장하기 위해 국제적으로 인정된 표준에 따라 제조됩니다. 가장 널리 채택되는 표준은 다음과 같습니다.
ASME B16.5: 이 표준은 블라인드 플랜지를 포함하여 최대 24인치 크기의 파이프 플랜지에 대한 치수, 공차 및 압력-온도 등급을 다룹니다.
ASME B16.47: 더 큰 블라인드 플랜지(24인치 이상)에 적용 가능하며 이 표준은 시리즈 A 및 B 플랜지에 대한 요구 사항을 지정합니다.
ASTM A105/A105M: 탄소강 부품에 사용되는 표준 재료 규격블라인드 플랜지.
EN 1092-1: 정의, 유형 및 치수를 제공하는 플랜지에 대한 유럽 표준입니다.
MSS SP-44: 고압 적용을 위한 블라인드 유형을 포함한 강철 파이프라인 플랜지에 중점을 둡니다.
이러한 표준은 모든 블라인드 플랜지가 일관된 품질과 성능 특성으로 생산되도록 보장합니다.
블라인드 플랜지를 평가할 때 다음 매개변수를 고려하여 프로젝트 요구 사항을 충족하는지 확인하세요.
재료 등급:
탄소강: ASTM A105, A350 LF2
스테인레스 스틸: ASTM A182 F304, F316
합금강: ASTM A182 F11, F22
압력 등급:
블라인드 플랜지는 특정 온도에서 압력을 견딜 수 있는 능력을 기준으로 등급이 지정됩니다. 일반적인 등급은 다음과 같습니다.
150PSI
300PSI
600PSI
900PSI
1500PSI
2500PSI
치수:
주요 치수 매개변수에는 외부 직경, 볼트 원 직경 및 두께가 포함됩니다. 아래는 일반적인 크기에 대한 참조 테이블입니다.
| 크기(NPS) | 외경(OD) | 볼트 원 직경 | 두께 | 볼트 구멍 수 |
|---|---|---|---|---|
| 1/2 | 3.75인치 | 2.38인치 | 0.44인치 | 4 |
| 2 | 6.00인치 | 4.75인치 | 0.69인치 | 8 |
| 4 | 9.00인치 | 7.50인치 | 0.88인치 | 8 |
| 8 | 13.50인치 | 11.75인치 | 1.25인치 | 12 |
| 12 | 19시 | 17.00인치 | 1.62인치 | 16 |
| 16 | 22.50인치 | 20.25인치 | 1.88인치 | 20 |
얼굴 유형:
돌출된 얼굴(RF)
플랫 페이스(FF)
링형 조인트(RTJ)
각 블라인드 플랜지는 특정 배관 구성 및 작동 요구 사항에 맞게 설계되었습니다. 누출 방지 및 내구성 있는 성능을 위해서는 적절한 재료 선택과 치수 표준 준수가 중요합니다.
블라인드 플랜지는 석유 및 가스, 화학 처리, 수처리 및 발전과 같은 산업에서 일반적으로 사용됩니다. 블라인드 플랜지를 선택할 때 항상 관련 ASME, ASTM 또는 EN 표준을 준수하는지 확인하십시오. 또한 파이프 재질 및 매체 조건과의 호환성을 확인하십시오(예: 부식성 환경에는 스테인리스 스틸 또는 코팅 플랜지가 필요할 수 있음).
요약하자면, 블라인드 플랜지의 표준과 매개변수를 이해하면 인프라 프로젝트에 대한 정보에 입각한 결정을 내리는 데 도움이 됩니다. 임시 밀봉이든 영구 격리이든 잘 제조된 블라인드 플랜지는 시스템 무결성과 안전성을 보장합니다.
